陕西孔山KS500全液压取芯钻机

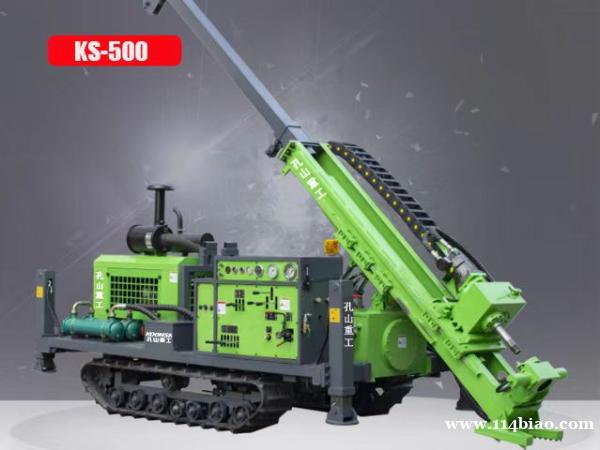

KS500履带式液压取芯钻机

本钻机具有以下结构特点

1、钻机动力头采用液压马达加变速箱的方式，增强处理事故能力。

2、动力头正反方向转动灵敏快捷，便于处理事故。

3、动力头给进油缸行程长，有利于提高钻进效率，减小堵塞、卡钻等事故频率。

4、钻机采用液压支腿固定，具有固定可靠、调整简单、高速稳定性好的特点。

5、钻机装机功率大，动力强劲。

6、钻机结构先进，集成布局合理，带伸缩钻塔，减轻工人劳动强度。

7、钻压表与液压系统表合二为一，采用充油防震结构，刻度值简单准确，使用寿命长。

8、液压系统采用手动控制与电磁远程控制结合方式，既安全可靠，又灵敏快速。

9、钻机即可高速钻进又可低速大扭矩钻进。

10、可选配常闭式液压卡盘，操作方便、灵活，有效提高提大钻效率。

全液压钻机参数钻机型号:KS-500

钻进能力

BTW (m)：650

NTW (m)：600

HTW(m)  ：300

液压系统

额定压力:32+16

冷却方式:二次风冷+水冷却

柱塞马达:107

柱塞泵:115

发动机参数

型号:玉柴汽缸92kW

额定功率:92kW

额定转速:2200

泥浆泵

BW160/10三缸

动力头参数变数箱:

扭矩N.m:1800

转速:1400

给进行程:2

通孔直径mm:95

提升力kN:300

推进力kN:150

绳索取芯卷扬参数容绳量:1000

提升力kN :20

提升速度m/min:110

钢丝绳直径mm:6

桅杆参数

全高t/m: 6.1

钻进角度° : 45-90

滑移行程mm:1200

夹持器参数:

通孔 130mm

履带参数:

最大爬坡角度°: 20

最高行驶速度km/h: 2

运输尺寸:

长*宽*高mm:4500*2100*2800

整机重量(t) :5.5
