钢厂转子激光熔覆修复

　在钢铁工业中，转子的稳定运行直接关系到生产效率和设备寿命。然而，长期高负荷运转会导致转子轴颈、密封面等关键部位出现磨损、腐蚀甚至裂纹。传统修复方法如堆焊、热喷涂等存在热影响区大、结合强度不足等缺陷，而激光熔覆技术以其精准、高效、低变形的特点，正成为钢厂转子修复的革命性解决方案。

　　一、激光熔覆技术的核心原理与优势

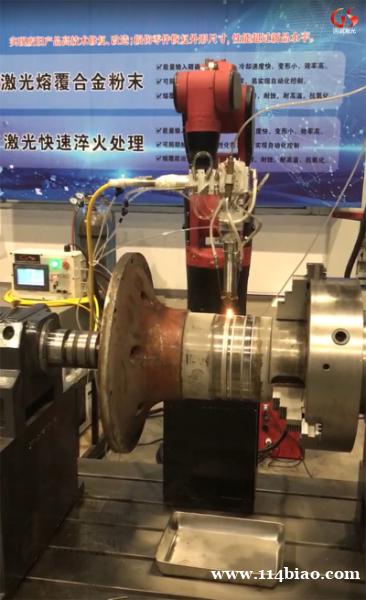

　　激光熔覆通过高能激光束在基体表面形成微熔池，同步送入合金粉末使其与基体实现冶金结合。相较于传统工艺，其优势显著：

　　1、热输入精准可控：激光能量密度高达10^6W/cm²，热影响区仅0.1-0.5mm，避免传统焊接导致的基体变形(某钢厂修复Φ800mm转子轴颈后跳动量<0.03mm);

　　2、材料兼容性强：可采用镍基合金(如Inconel 625)、钴基合金(Stellite 6)或铁基粉末，根据工况定制耐磨、耐蚀或抗疲劳涂层;

　　3、结合强度突破：冶金结合强度达400MPa以上，远超热喷涂的机械结合(约50MPa)，某案例显示熔覆层在600℃工况下使用寿命延长3倍;

　　4、数字化集成：配合工业机器人可实现复杂曲面自动化修复，某项目采用6轴机器人+视觉定位系统，将修复效率提升40%。

　　5、复合性能提升：某钢厂实践显示，经激光熔覆修复的轧机转子，表面硬度可达HRC58-62，使用寿命较新品提升30%以上。

　　二、钢厂转子典型损伤与修复方案

　　1、轴颈磨损修复

　　某大型轧钢机组转子轴颈因润滑油污染导致0.8mm深划痕。采用以下工艺：

　　预处理：车削去除损伤层，丙酮超声清洗;

　　熔覆参数：IPG 4000W光纤激光器，搭接率50%，送粉量12g/min(铁基合金粉末含Cr18%、Mo2.5%);

　　后处理：数控磨床精加工至Ra0.4μm。

　　修复后硬度达HRC55，运行18个月无异常，较传统镀铬修复成本降低60%。

　　2、叶轮端面腐蚀修复

　　高温烟气腐蚀导致某烧结风机叶轮端面产生蜂窝状蚀坑。创新方案包括：

　　梯度材料设计：底层用NiCrAlY打底(提高结合性)，表层为CoCrW抗蚀合金;

　　惰性气体保护：动态氩气舱控制氧含量<50ppm，避免氧化夹杂;

　　在线监测：Pyrometer实时监控熔池温度波动在±15℃内。

　　修复件通过720小时盐雾试验，腐蚀速率降低至原件的1/7。

　　三、关键技术突破与行业案例

　　1、残余应力控制

　　通过有限元模拟优化扫描路径，某项目采用分形扫描策略使残余应力降低38%，结合超声冲击后处理，疲劳寿命提升至新件的90%。

　　2、复合增材制造

　　宝武集团某项目将激光熔覆与CNC加工集成，在转子榫槽部位同步修复+精加工，实现"损伤识别-三维建模-熔覆加工"全流程48小时内完成，较传统返厂维修缩短70%工期。

　　3、智能质量检测

　　鞍钢引入在线光谱分析系统，实时监测熔覆层成分偏差(如Cr含量波动≤0.8%)，配合X射线探伤确保零缺陷，良品率从82%提升至99.6%。

　　4、寿命评估模型

　　建立基于断裂力学的剩余寿命预测算法，输入熔覆层残余应力、硬度梯度等数据，可准确预测修复部件的服役周期。

　　四、经济效益与行业应用前景

　　对比数据显示：

　　1、 成本方面：激光熔覆修复费用约为新件采购价的20-35%

　　2、能效方面：耗电量仅为电镀工艺的1/5

　　3、环保效益：杜绝六价铬等污染物排放

　　结语

　　激光熔覆技术正在重塑钢厂设备维护体系。从应急维修到预防性再制造，其"微创修复"理念不仅保障生产连续性，更推动钢铁行业向绿色智能制造转型。未来随着数字孪生、AI工艺优化等技术的融合，"即损即修"的现场服务模式将成为行业新标准。
